Fondation (cheminée à conduit simple)

Un foyer de masse nécessite une semelle (footing), et fondation adéquates. Les images suivantes montrent en détails la construction de cette fondation servant à fournir une plate-forme solide pour supporter le foyer construit au rez-de-chaussée.

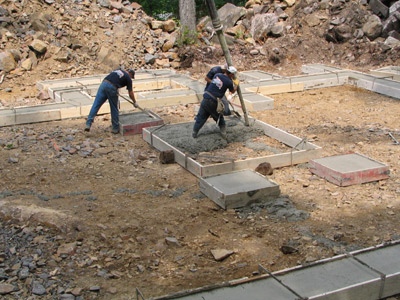

	La semelle (footing) est habituellement coulée au même moment que la semelle (footing) pour la maison.

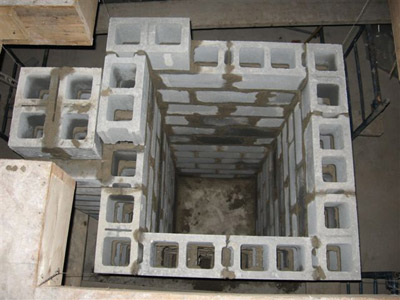

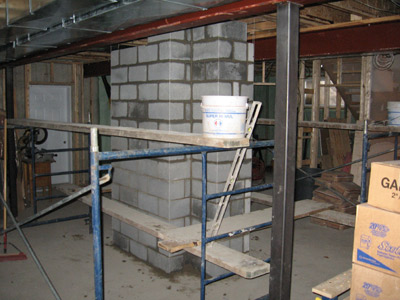

	Fondation élevée de 4 pi x 4 pi en blocs de béton pour le foyer et plus petit rectangle de 24 po x 16 po pour la cheminée, aussi en blocs. Dans le second rang de la fondation on installe un porte de fonte de 8 po x 8 po servant à enlever les cendres.
	Les blocs sont poses avec du mortier de type S. Il faudra plusieurs années pour remplir de cendres le vide au centre de la fondation.

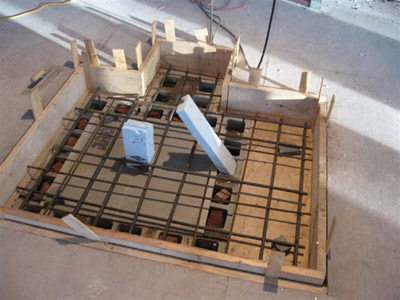

	La dalle de fondation (au rez-de-chaussée) est définie par un cadre de bois de 2 po qui procurera les 2 po de clairance réglementaires des matériaux combustibles lorsqu'on le retirera. L'ouverture au centre de la fondation est couverte par une feuille de ciment Duroc. La portion de plancher non-combustible en porte-à-faux (à droite) est définie par des planches de contreplaqué. On ajoute des tiges de renforcement à la dalle. Les creux des blocs de coins, ainsi que ceux qui supportent la cheminée, sont remplis de béton et d'une tige de renforcement. Les autres blocs sont remplis de morceaux de briques. Le morceau de polystyrène du centre de la feuille Duroc marque l'ouverture qui servira à laisser s'échapper les cendres de la grille de la boîte à feu, dans la fondation. Celui à la droite sert à former un canal pour l'air primaire. Ce canal passe entre le cœur et l'habillage (sous la boîte à feu) jusqu'au creux d'un bloc dans le dernier rang de la fondation. Il permet d'introduire l'air primaire du sous-sol ou de l'extérieur et de l'acheminer jusqu'à la boîte à feu.

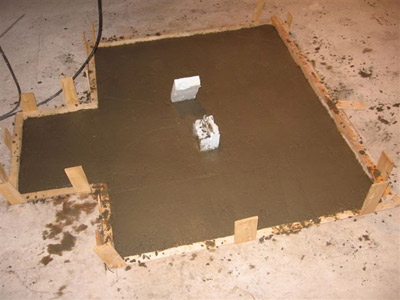

	La dalle est coulée et terminée.

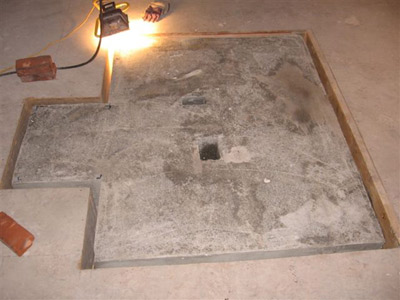

	Le cadre retiré, la dalle est maintenant prête à y travailler. Une fois les morceaux de polystyrène retirés on peut facilement couper les ouvertures à travers la feuille Duroc et le vide de la fondation.

Voir Projet complété

Note: Though in this example the sub floor has also been cut back 2 inches from the foundation slab it is advisable to let the sub floor overhang the 2 inches clearance. This ensures sufficient support for the finished floor. Code requirements are that structural elements of the flooring have 2 inches clearance, not the sub, or finished floor.

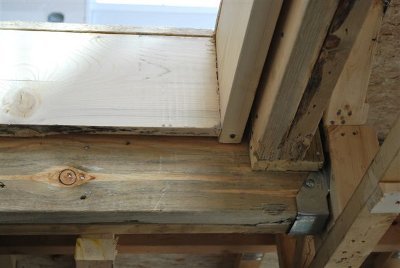

	The sub floor is cut to the exact dimensions of the slab and the framing boards attached to the underside of the sub floor with screws driven in from above. The pencil arrows mark the position of the screws in case their heads become obscured during the pour.

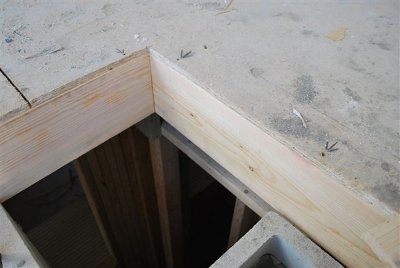

	View of the framing boads around the canterlevered portion of the foundation slab. The half inch space behind the boards allows them to be removed easily, and brings the overall clearance to about two and one quarter inches.

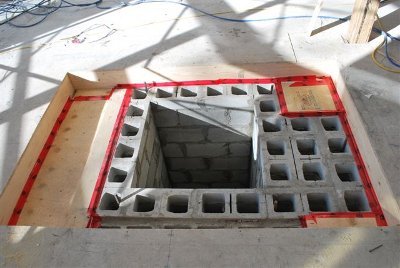

	The foundation before insertion of the reinforcing rods. The red tape is used to prevent liquid running out of the joints in the form during the pour.

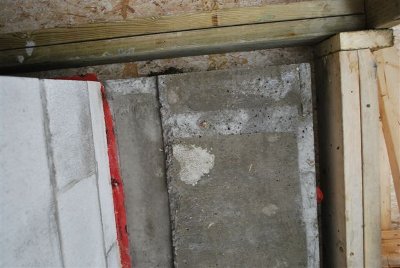

	View from below with the framing removed the day afte the pour. There is a two and a quarter inch clearance between the slab and the framing of the floor.
