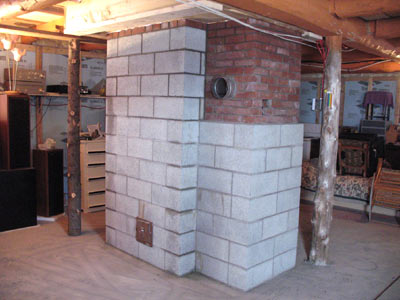

On commence à construire la cheminée après 7 rangs de blocs. Les coeurs de ces blocs sont remplis et armés. Une timbale en acier inoxydable de 7 po de diamètre alimente un conduit de 8 po x 12 po en terre cuite.
Le vide dans la portion de cheminée où l'on installera le conduit du foyer est rempli de béton et armé. Une porte d'accès en fonte de 8 po x 8 po permet de retirer les cendres de la fondation. Il faudra environ 8 ans à remplir cette fondation de cendres.

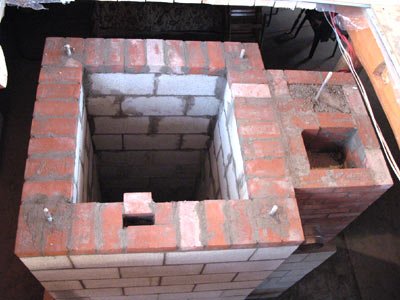

La fondation sans cadre. Le premier rang de briques est posé après le dernier rang de blocs, à niveau avec les rangs de briques de la cheminée. L'air de combustion de l'extérieur peut être introduit dans le cœur d'un bloc du dernier rang de blocs et acheminé par le canal fait par une ouverture à cet effet dans le premier rang de briques.
(au bas, à l'avant).

On remplit les cœurs des blocs des 4 coins de la fondation de béton et armé d'une tige de renforcement.

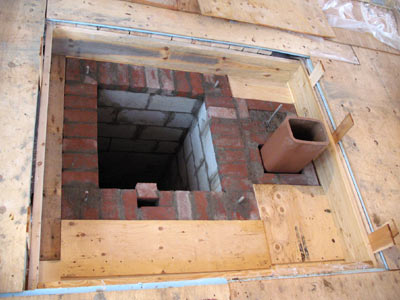

On utilise des planches de contreplaqué pour délimiter les portions du plancher non-combustible. Les bardeaux de cèdre placés à l'arrière de ces planches permettront de les enlever et laisser les 2 pouces réglementaires de clairance des structures combustibles.

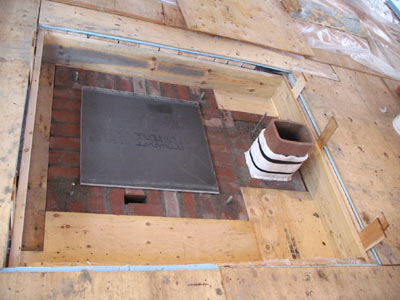

Une feuille de ciment non-combustible est utilisée pour couvrir l'ouverture de la fondation. La tuile du conduit de cheminée du sous-sol est enveloppé de laine de céramique afin de maintenir un espace d'un demi-pouce entre le conduit et la dalle.

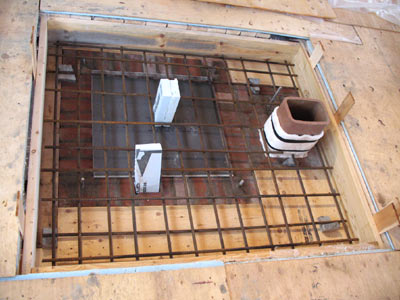

La dalle est armée d'une couche de barres de renforcement de 5/8 de po entrelacées et attachées ensemble avec du fil de fer afin de les empêcher de se déplacer pendant le coulage.
Vers la fin du coulage on installe une seconde couche de barres dans la forme.

The sub floor is cut to the exact dimensions of the slab and the framing boards attached to the underside of the sub floor with screws driven in from above. The pencil arrows mark the position of the screws in case their heads become obscured during the pour.

View of the framing boads around the canterlevered portion of the foundation slab. The half inch space behind the boards allows them to be removed easily, and brings the overall clearance to about two and one quarter inches.

The foundation before insertion of the reinforcing rods. The red tape is used to prevent liquid running out of the joints in the form during the pour.

View from below with the framing removed the day afte the pour. There is a two and a quarter inch clearance between the slab and the framing of the floor.
